東江精創注塑（深圳）有限公司 余 玲
引言：
采用 Moldflow 軟件分析產品的平均體積收縮率，對3C產品外觀件模具的注塑成型過程進行模擬仿真。通過注塑流動情況分析出 制件的最佳澆 口位置，預測和顯示氣穴、熔接痕等缺陷位置；結合塑件注射壓力和鎖模力的變化情況、填充過程、溫度 變化和產品成型質量分析等情況，幫助工藝人員在試模前找出缺陷產生原因，以此改進模具結構設計和產品結構，從而提高試模成功率 。
案例描述：

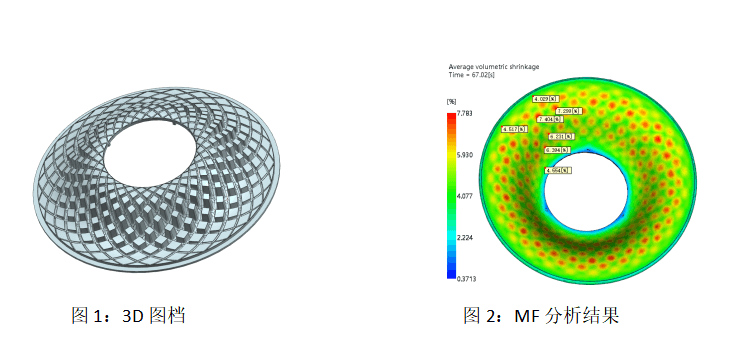

如圖1所示產品為音響部件，單色成型，材料為PC料
左圖為3D圖檔，右圖為MF分析出縮水問題點
該縮水出現在外觀面，導致嚴重的外觀問題！
此案例中，縮水嚴重程度是憑經驗無法預計到的缺陷，如果在試模后再調整澆口位置及方案，將導致模具開發成本的增加
產品結構的原因？
因客人產品結構已確定無法更改外觀ID
產品縮水的原因分析：
我們分析了很多種澆口形式，都無法改善產品縮水問題。
1. 改善方案：

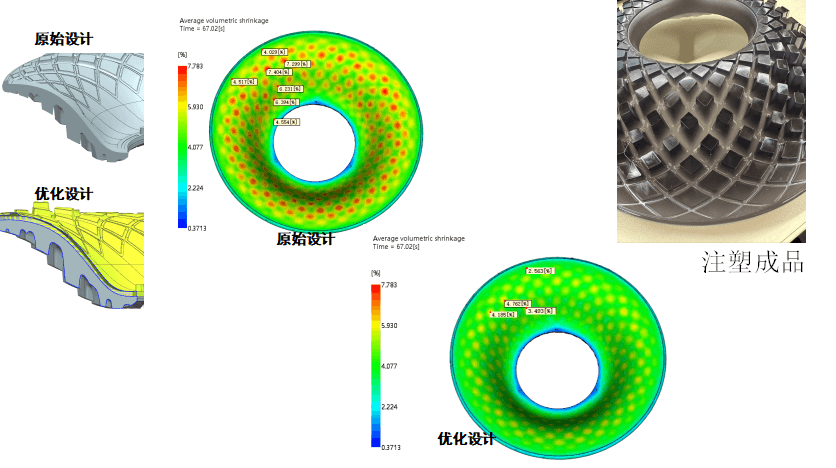

最后提出在不改變客人ID的情況下，將現有單色產品改為雙色成型
最終通過MF驗證對比，將問題點扼殺在搖籃中
最終產品達到客人要求.
案例描述：
產品介紹：游戲機蓋板，單色成型，PC材料

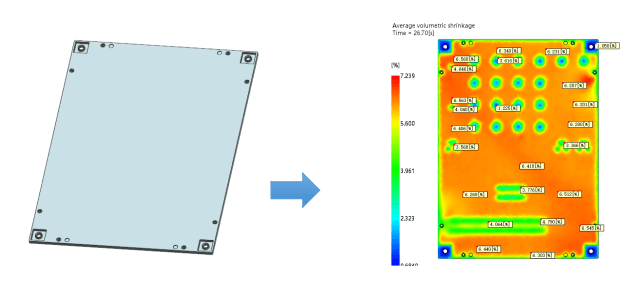

左圖為3D圖檔，右圖為MF分析出縮水問題點
縮水及應力痕出現在外觀面，導致嚴重的外觀問題！
此案例中，通過MF分析提前預判縮水修改產品，應力痕經提前驗證后縮短了改模周期及試模次數
產品結構的原因？
因客人產品結構已確定無法更改外觀要求
產品縮水的原因分析：

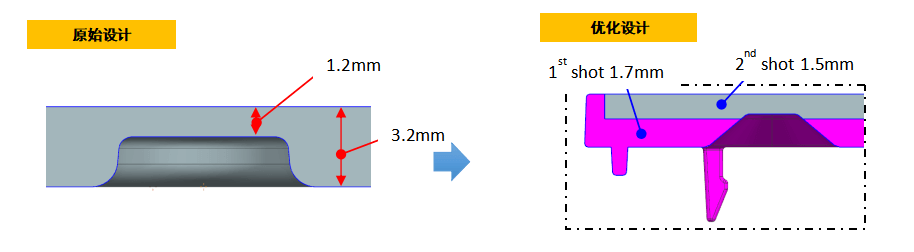

從目前產品來看產品主壁厚有3.2mm，局部壁厚只有1.2mm，目測外觀一定會有應力痕風險
最后提出在不改變客人ID的情況下，將現有單色產品改為雙色成型，進行MF驗證
2. 改善方案：

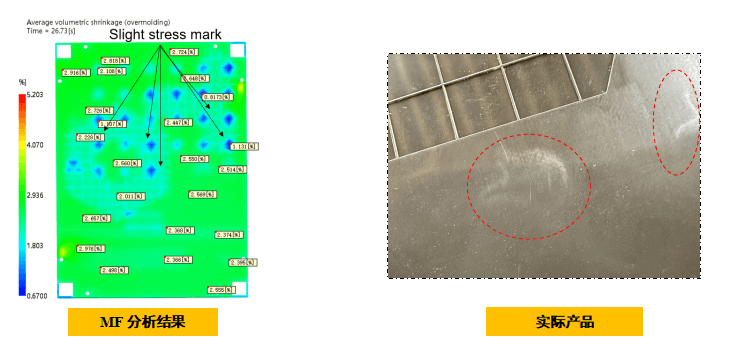

雙色驗證一，縮水得到了改善，分析結果還是會有應力痕，實際產品同樣會有

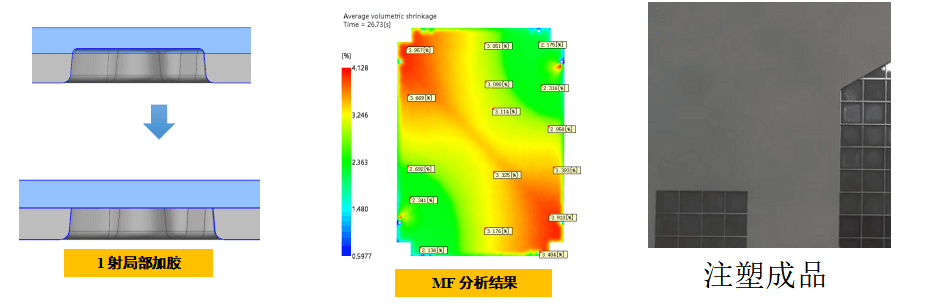

驗證二，因前期已經預判到會有這個問題，第一時間跟客人溝通，將一射局部加膠，與MF分析結果一致，解決外觀問題
這些產品在項目中起到關健作用，我們通過前期MF分析將成本控制到最低
提前預知產品缺陷，平均單套模具節省修模成本10萬
提前預知產品缺陷，節省試模3次，節省成本約2萬
全年類似產品20套，所帶來的總收益20x（10+2）萬=240 萬
使用 Moldflow
模具制作前的收縮率原因分析，開模前先行改善
改善費用：0~數萬 (包含品質向上調整)
改善時間：0~數日 (同上)
質量提升
結束語：
經驗分享通過以上兩個案例，我們總結出縮水及應力痕可以通過平均體積收縮來看結果，結果小于2%產品表現出來不會有問題
以上兩個案例總結我們需要結合實際產品，通過Moldflow提供的分析數據，給出我們的專業建議，提前預測縮水及外觀應力風險.
案例二產品從單色改為雙色，產品縮水問題解決了，二色的凹槽雖然很淺，還是會產生應力痕，實際試模出來產品同樣有應力痕問題。通過1射加膠驗證，這種雙色產品，2射必須是完全沒有凹臺才沒有應力痕.
客戶感言
所有的產品都被要求輕量化，輕量化有利于環保，有利于幫客戶節省成本。但必須在保證質量的前提下，這對行業是一個挑戰。如何在保證產品質量的情況下盡量輕量化，是我們一直追求的目標。Moldflow軟件在其中將要扮演主要角色。
